Automatická výstupní kontrola geometrických parametrů CVW

Rok realizace

2015

Počet dodaných kusů

Odvětví

Kovo-výroba, Automotive

Doba realizace

35 KT

Takt

6s/ks

Rámcový rozpočet

Cat. 100 - 150k EUR

Automatizované operace

Manipulace, Měření, Výstupní kontrola

Technický standard

Keyence, Siemens, Festo

Motivace automatizace

Zákazník dodávající obráběné dílce do sektoru automotive musí splnit požadavek na 100% kontrolu kvality ve vysokém objemu a přesnostech, které by byly pro ruční kontrolu nereálné.

Popis projektu.

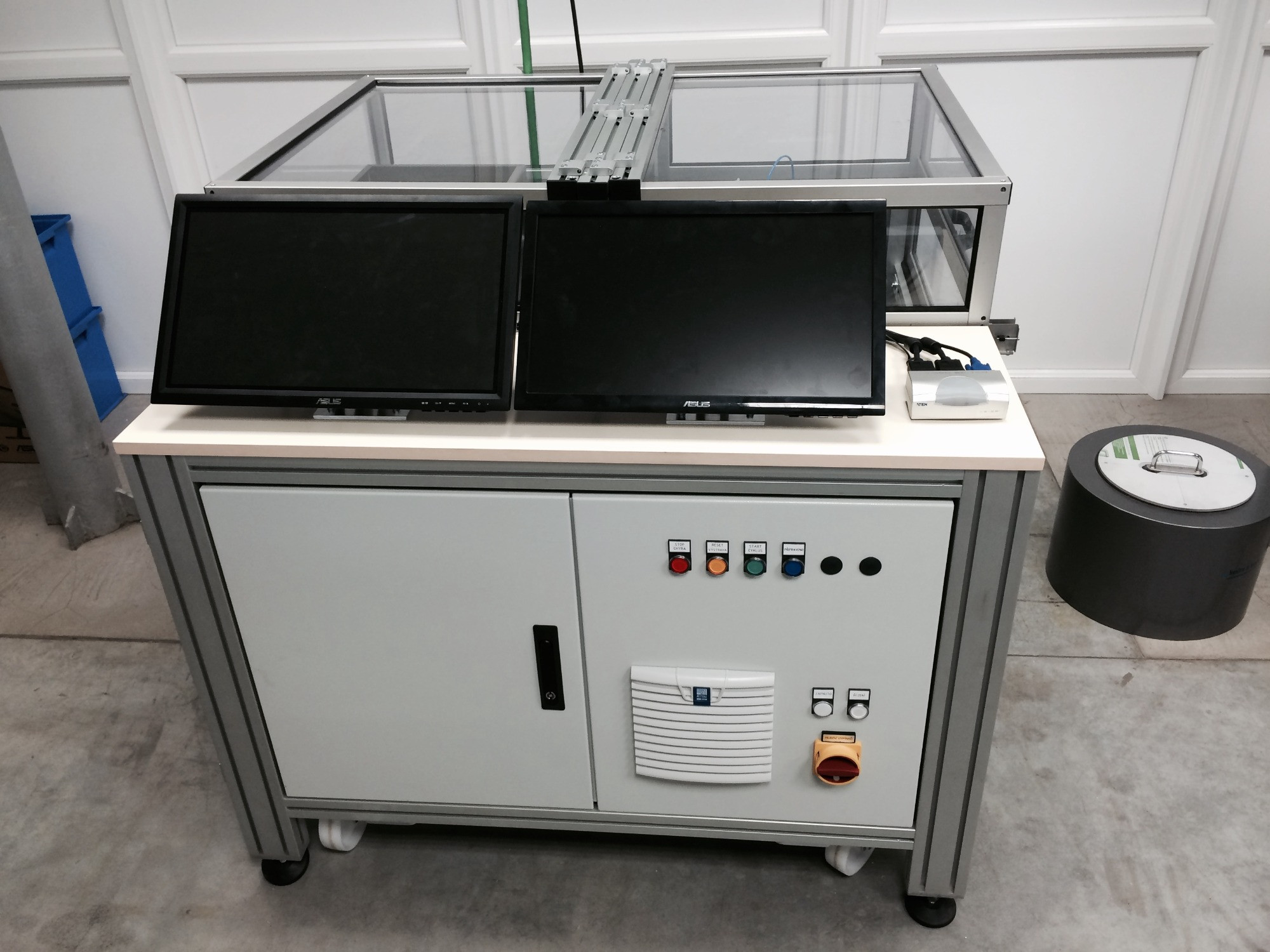

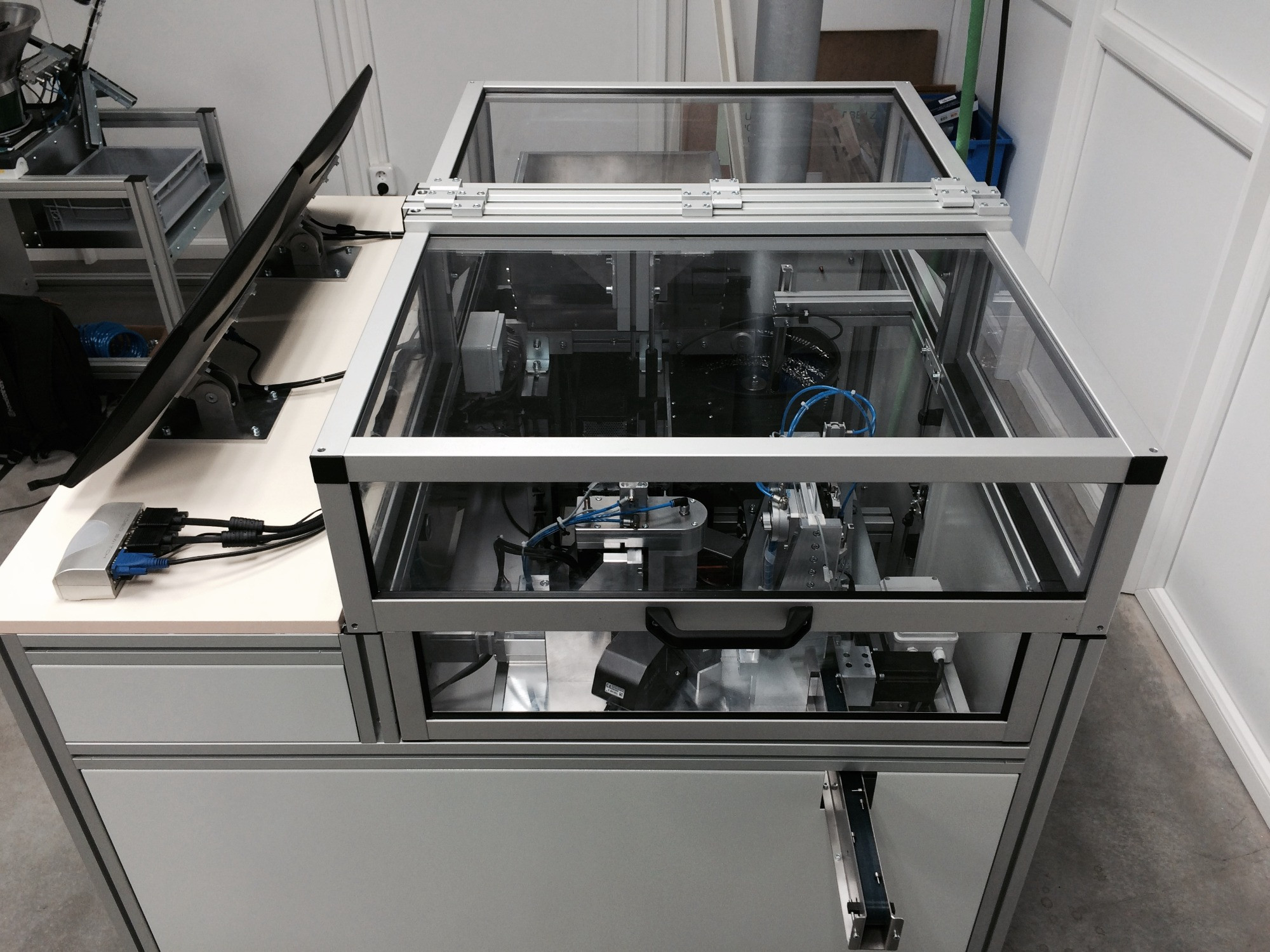

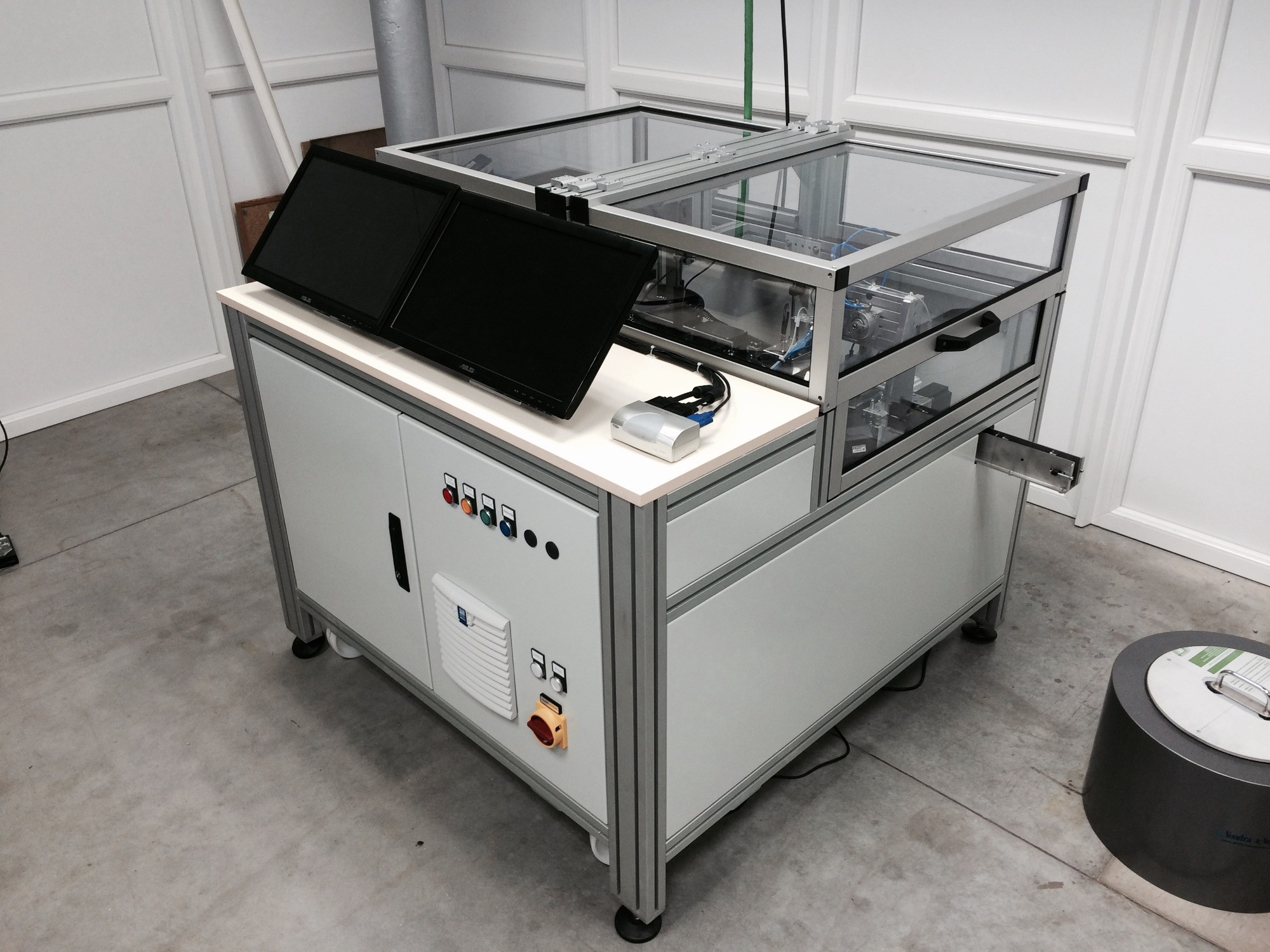

Předmětem realizace byl vývoj a dodávka zařízení pro 100% výstupní kontrolu soustružených dílců. Hlavním měřeným parametrem je válcovitost (+-0,004mm) a doplňkově jsou měřeny parametry (délky, průměry, házivost, radius). Zařízení bylo dodáno ve 3 kusech a fungují 9 let ve dvousměnném provozu.

Popis procesu:

Dílce jsou vkládány do předzásobníku s kapacitou pro bezobslužný provoz po dobu 1 směny

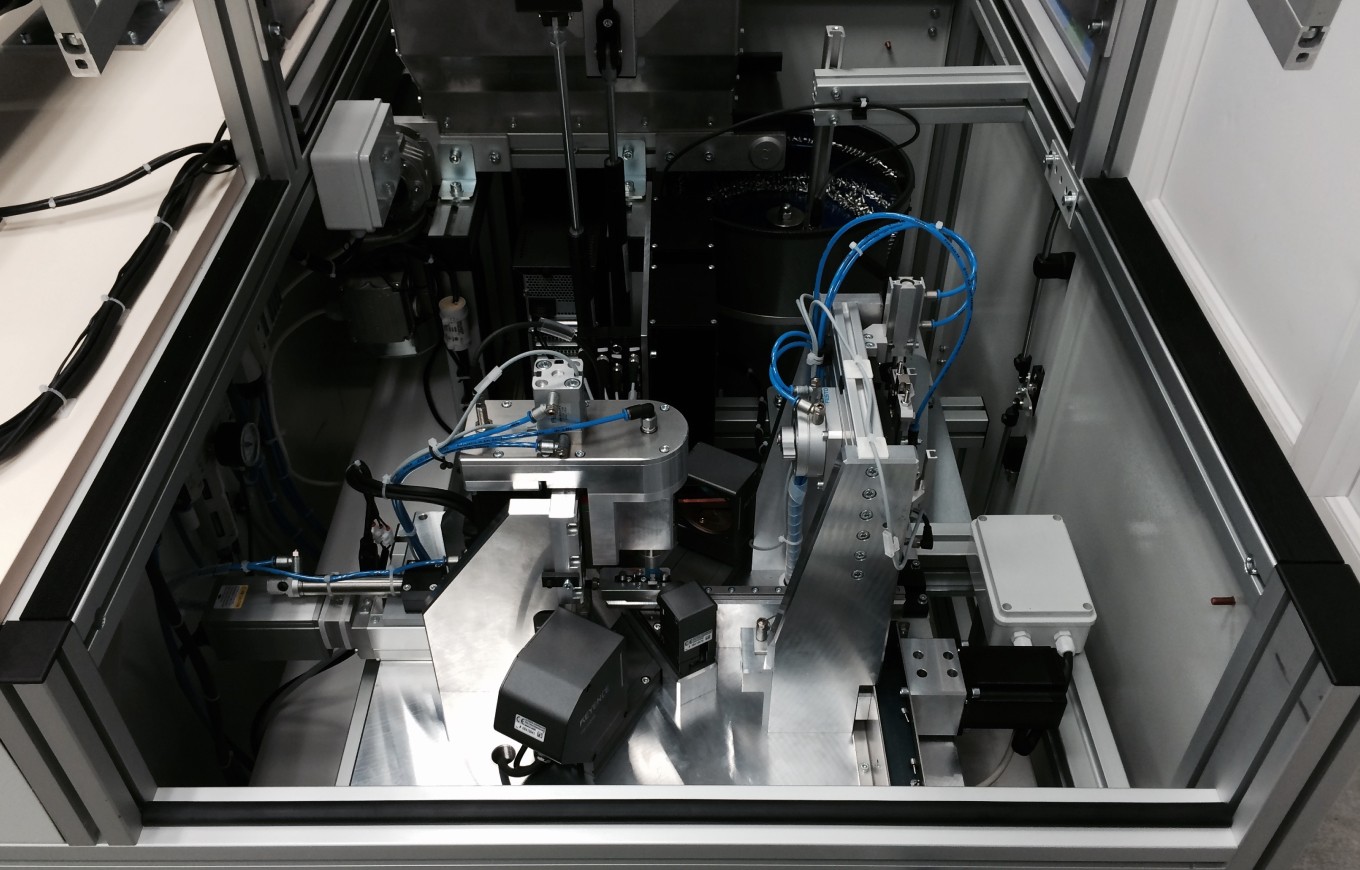

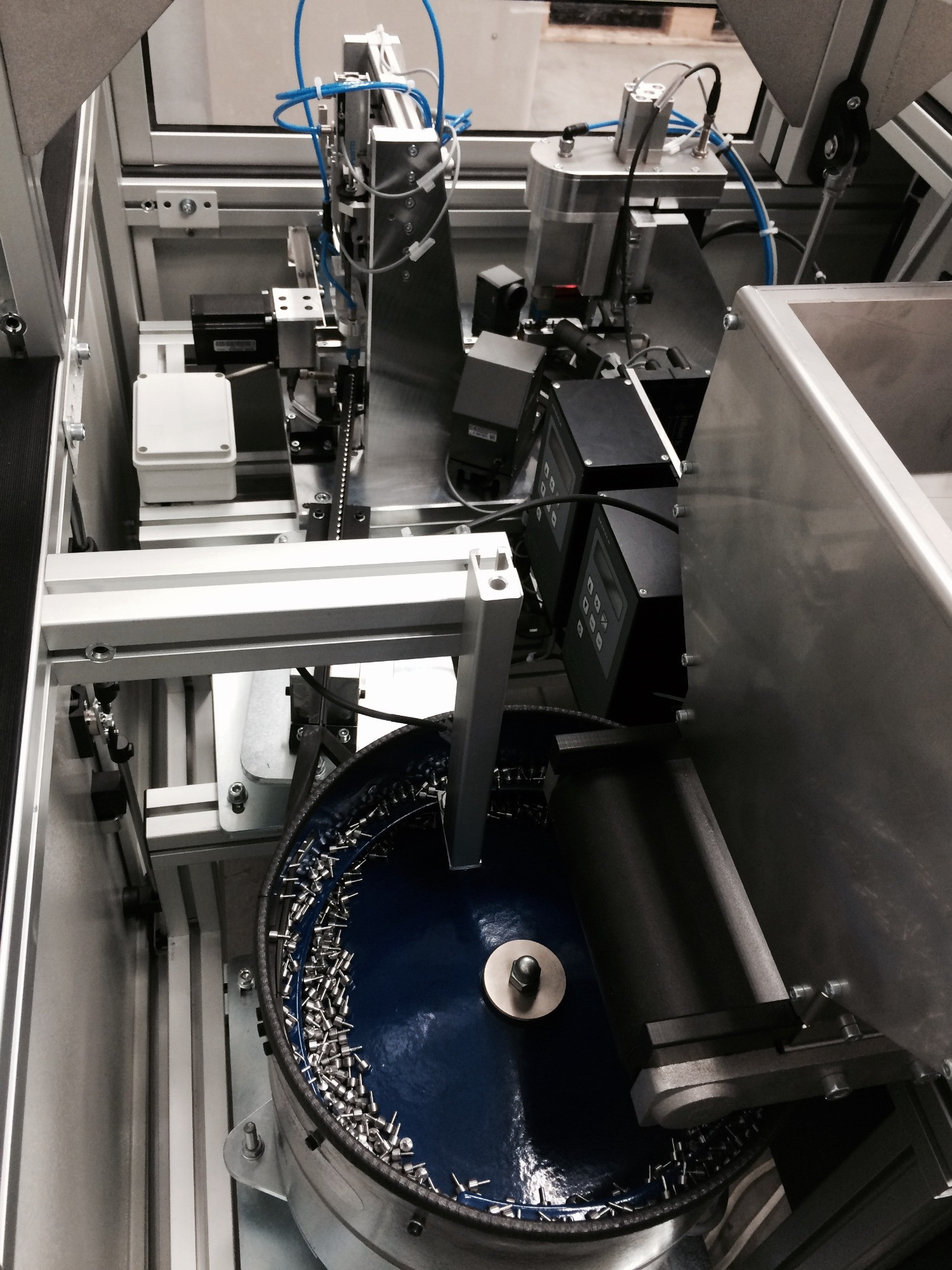

Vibračí podavač přesouvá a orientuje dílce k pneumatickému manipulátoru

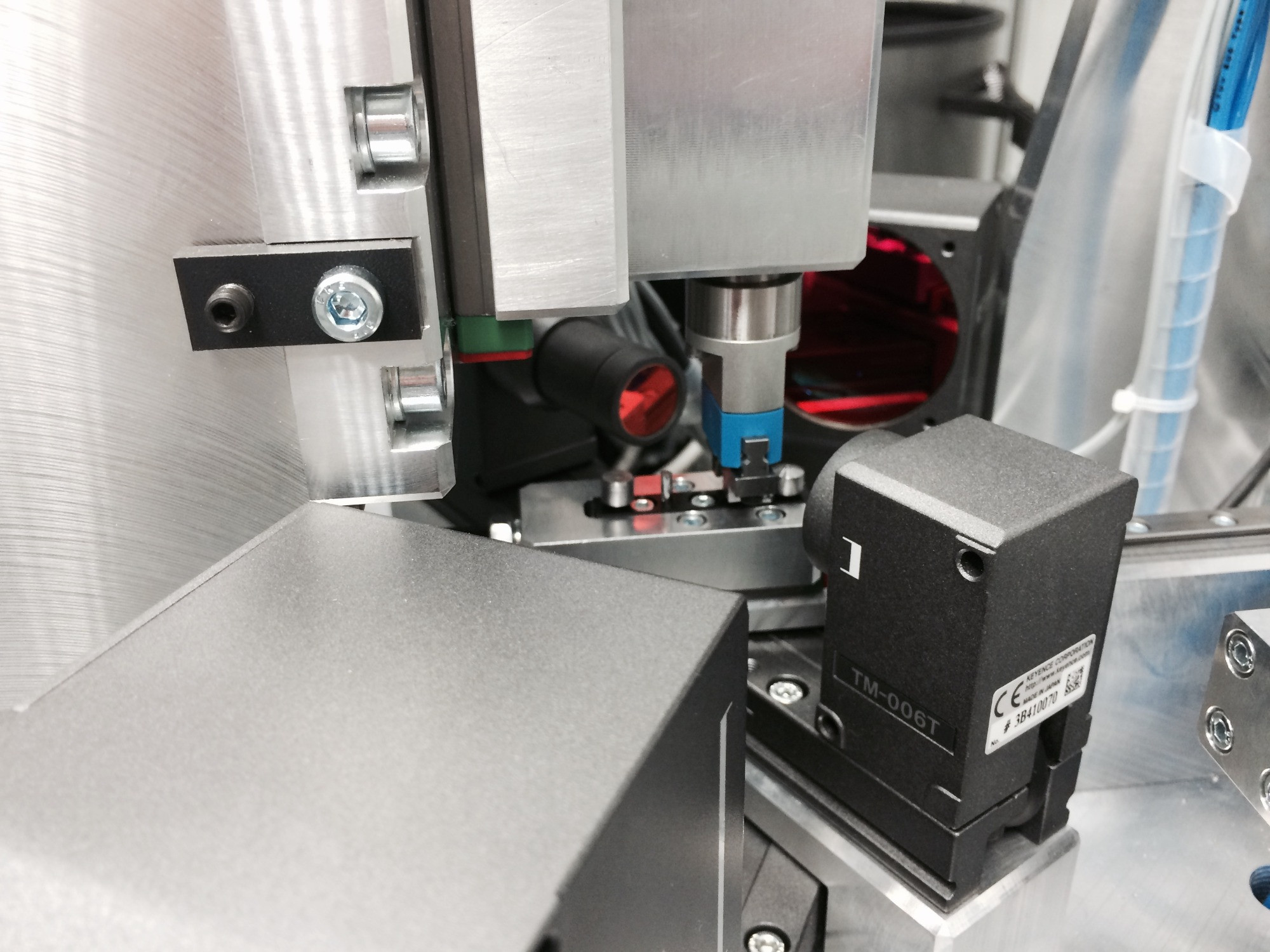

Měření probíhá v sestavě 2 optických mikrometrů za rotace
Dílce jsou tříděny na OK/NOK
Zařízení sbírá data a komunikuje s nadřazeným ERP systémem
